停車場自動吐、收卡機

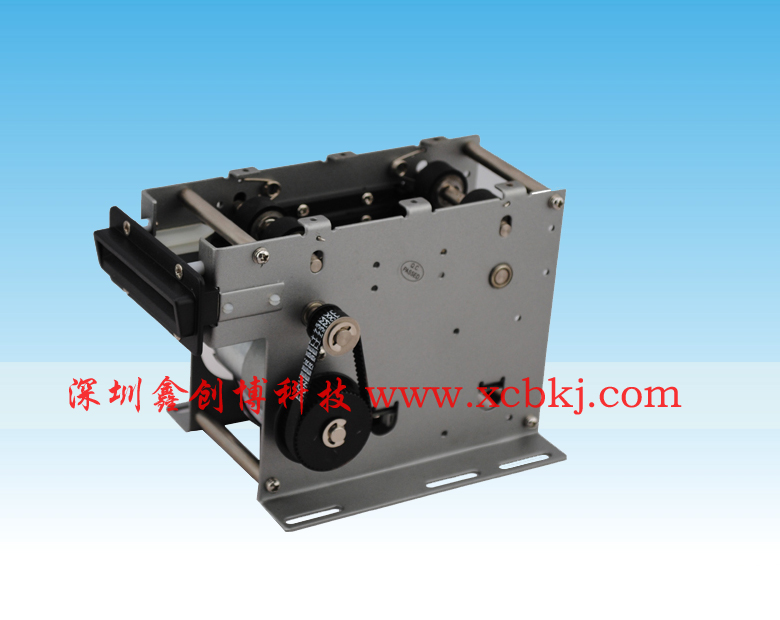

產品名稱：自動發（吐）卡機

產品型號：XCB501
產品規格：標準
產品亮點：雙馬達設計，交替工作，保證長期運轉

高可靠性：
1、采用PHILIPS高速單片機（（工業級芯片，工作環境溫度-55℃—+125℃）），內置晶振及復位電路，使CPU具有極強的抗干擾能力，對環境適應能力極強。
2、帶硬件看門狗，較強的自適應能力及掉電、低電檢測和保護能力。
3、輸入輸出均采用光電隔離，保證了信號的純凈，可靠。滿足工業級產品要求。
4、高壽命、低噪音減速箱馬達，保證關鍵部件的質量和壽命。
5、出卡方式為可調節雙輪縫隙，有反卷作用，保證可靠出單卡，防雙卡或阻塞。
6、雙馬達設計，交替工作，保證長期運轉。
7、卡空傳感器采用兩個反射式光電傳感器，有效防止誤報。
8、雙輪傳輸，防止卡片搖擺。
9、以彈簧張力提供傳送輪正向壓力，提高設備對不同厚度卡片的適應能力，有效防止橡膠變形，老化。
10、傳輸輪采用特種橡膠，耐高溫，防老化。
11、與卡片接觸或磨擦部件采用不銹鋼件，耐磨不生銹。
12、 集成化一體設計,功能齊全。
13、預留各種客戶指定功能，如地感輸入，預裝填，無限回收等
小型化：
1、小巧美觀，靜電噴涂表面處理工藝，運輸/安裝方便。
高效化：
1、高速發卡，出卡速度為2張/秒。
2、所有傳動部件均采用微軸承聯軸/輪方式，最大限度降低馬達噪音及摩擦損耗。
XCB-501具有上電自動檢測所有光電傳感器（可識別由日光、有卡、光藕故障引起的非常狀況，并分別按不同情況自動處理）、判定卡不足、卡空（帶報警信號和蜂鳴器輸出）及地感、按鍵輸入；自動預先裝填卡到要求位置；根據系統客戶端要求高速出卡或安全回收等功能。
XCB-501上電后，如果卡筒內有卡，自動裝填到RF讀寫器天線位置，并輸出卡到位信號，客戶端采集到該信號后，通過讀寫卡片判定該卡正常發出或不良回收并向TYCD-1XXX輸出發卡或回收卡電平信號，XCB-501執行將卡傳送至卡嘴或?qū)⒖ㄆ�在露出卡嘴前回收（防止用戶取走系統判定的不良的回收卡片）的動作。
在自動裝填、發卡、回收的動作過程中，如果因?yàn)榭ㄆ�變形、污損或本機故障，XCB-501會自動整理卡片并嘗試做5次往復，如果仍不成功，自動停止一切動作等待下一個命令或人工干預并向系統客戶端輸出ERRO信號，同時蜂鳴器發出報警聲，LED隨蜂鳴器同步閃爍。
當卡筒內卡不足時，XCB-501輸出“卡不足”信號，同時蜂鳴器發出的抱警聲，LED隨蜂鳴器同步閃爍。
當卡筒內無卡時，XCB-501輸出“卡空”信號，同時蜂鳴器發出的報警聲，LED隨蜂鳴器同步閃爍。
電源：              DC24V    10%
電流：              靜態工作電流：小于50mA；   工作電流：小于500 mA
平均無故障工作時間：100萬張
單卡速度：          最高可達 0.5S/張
接口：              TTL方式，所有輸入輸出均采用光電隔離
重量：              2.0kg
卡片尺寸：          76-86mm（長）   53-56mm（寬）      0.2-2.0mm（厚度）
卡片最大裝載（無卡筒級聯情況下）：      最大裝載尺寸130mm（160張0.76mm卡）
剩余卡片數量檢測：    5-100張（可調）
環境：工作環境：-10 ~ 50℃,  0 ~ 90 % RH    貯存環境：-10 ~ 60℃,  0 ~ 95 % RH

產品名稱：停車場自動收（吞）卡機

產品型號：XCB502
產品規格：標準
產品亮點：采用工業級標準設計和生產

1.概述
1．1 適用范圍：
該產品為自動回收卡片的高效自動化設備，適用于卡消費系統，如智能停車場，智能售卡機，證卡發行/驗證系統。
1．2 功能詳述：

在上電自檢時，卡通道無卡，而有出錯的聲音，則光藕損壞，請與本司聯系。
XCB-502收卡機在檢測到有卡插入時，自動吸入卡片至讀寫位置，輸出到位信號。在接收到退卡命令時，將卡片傳到卡嘴，等待客戶拔卡，如十秒內未拔則將卡片吐出卡嘴；在接收到吞卡指令后，將卡片吞如機箱；在一定時間內，未有任何信號，則將卡片退到卡嘴，如十秒內未拔則將卡片吐出卡嘴。在此過程中，如出現錯誤，輸出“卡錯”信號，同時蜂鳴器發出的報警聲“嘟-嘟-嘟”，LED隨蜂鳴器同步閃爍。此時只需將卡片從卡通道中取走，卡機即恢復正常.

2.產品特點：
2.1 高可靠性：
u  采用工業級單片機（工業級芯片，工作環境溫度-55℃—+125℃），內置晶振及復位電路，使CPU具有極強的抗干擾能力，對環境適應能力極強。
u  帶硬件看門狗，較強的自適應能力及掉電、低電檢測和保護能力。
u  輸入輸出均采用保護措施，保證了信號的純凈，可靠。滿足工業級產品要求。
u  高壽命、低噪音減速箱馬達，保證關鍵部件的質量和壽命。
u  雙輪傳輸，防止卡片搖擺。
u  以彈簧張力提供傳送輪正向壓力，提高設備對不同厚度卡片的適應能力，有效防止橡膠變形，老化。
u  傳輸輪采用特種橡膠，耐高溫，防老化。

2.2 集成化一體設計,功能齊全。
預留各種客戶指定功能，如地感輸入、預裝填、無限回收等

2.3 小型化：小巧美觀，靜電噴涂表面處理工藝，運輸、安裝方便。

2.4 高效化：所有傳動部件均采用微軸承聯軸/輪方式，最大限度降低馬達噪音及摩擦損耗。
